便携式里氏硬度计
已有562人浏览了本产品
产品概述

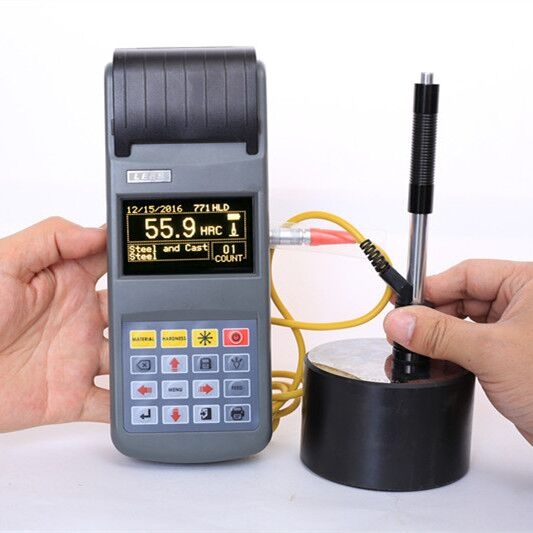

AH140里氏硬度计是依据里氏硬度测量原理（DietmarLeeb）生产的一款便携式硬度计。可方便快捷地对多种金属材料进行测量，符合人体工程学设计。依托稳定的低功耗IC集成电路，可实现HL,HRC,HRB,HB,HV,HS,HRA之间的转换。可配置D,DC,D+15,DL,C,G,E冲击装置。可配置适合于各种测试场合的配件，可以满足于各种测试环境和条件。
标准配置
主机；D型冲击装置；里氏硬度块（HLD值）；尼龙刷；
一字螺丝刀；通讯线及数据软件；说明书及文件；包装箱；
可选附件
各种冲击装置；各种异型支撑环。
测试范围（表一）
|
材料 |
硬度制 |
冲击装置 |
|||||
|
D/DC |
D+15 |
C |
G |
E |
DL |
||
|
Steel and cast steel 钢和铸钢 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
|
HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
|
|
HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
|
|
HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
|
|
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
|
|
Steel锻钢 |
HS |
32.2～99.5 |
|
|
|
|
|
|
CWT、ST 合金工具钢 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
|
HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
|
|
Stainless steel 不锈钢 |
HRB |
46.5～101.7 |
|
|
|
|
|
|
HB |
85～655 |
|
|
|
|
|
|
|
HV |
85～802 |
|
|
|
|
|
|
|
GC. IRON 灰铸铁 |
HRC |
|
|
|
|
|
|
|
HB |
93～334 |
|
|
92～326 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
NC、IRON 球墨铸铁 |
HRC |
|
|
|
|
|
|
|
HB |
131～387 |
|
|
127～364 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
C．ALUM 铸铝合金 |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
|
HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
|
|
BRASS 铜锌合金 |
HB |
40～173 |
|
|
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
|
|
BRONZE铜锡(铝)合金 |
HB |
60～290 |
|
|
|
|
|
|
COPPER纯铜 |
|
|
|
|
|
|
|
示值误差和示值重复性(表二)
|
序号 |
材料 |
里氏硬度HLD |
强度σb(MPa) |
|
1 |
C低碳钢 |
350～522 |
374～780 |
|
2 |
C高碳钢 |
500～710 |
737～1670 |
|
3 |
Cr铬钢 |
500～730 |
707～1829 |
|
4 |
CrV铬钒钢 |
500～750 |
704～1980 |
|
5 |
CrNi铬镍钢 |
500～750 |
763～2007 |
|
6 |
CrMo铬钼钢 |
500～738 |
721～1875 |
|
7 |
CrNiMo铬镍钼钢 |
540～738 |
844～1933 |
|
8 |
CrMnSi铬锰硅钢 |
500～750 |
755～1993 |
|
9 |
SSST超高强度钢 |
630～800 |
1180～2652 |
|
10 |
SST不锈钢 |
500～710 |
703～1676 |
|
异型冲击装置 |
DC（D）/DL |
D+15 |
C |
G |
E（需进口） |
|
|
冲击能量 冲击体质量 |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
|
球头硬度: 球头直径: 球头材料: |
1600HV 3mm 碳化钨 |
1600HV 3mm 碳化钨 |
1600HV 3mm 碳化钨 |
1600HV 5mm 碳化钨 |
5000HV 3mm 金刚石 |
|
|
冲击装置直径: 冲击装置长度: 冲击装置重量: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
|
|
试件更大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|
|
试件表面平均 粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|
|
试件朂小重量: 可直接测量 需稳定支撑 需密实耦合 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg |
|
|
试件朂小厚度 密实耦合 硬化层朂小深度 |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
10mm ≥1.2mm |
5mm ≥0.8mm |
|
|
球头压痕尺寸 |
||||||
|
硬度300HV时 |
压痕直径 压痕深度 |
0.54mm 24μm |
0.54mm 24μm |
0.38mm 12μm |
1.03mm 53μm |
0.54mm 24μm |
|
硬度600HV时 |
压痕直径 压痕深度 |
0.54mm 17μm |
0.54mm 17μm |
0.32mm 8μm |
0.90mm 41μm |
0.54mm 17μm |
|
硬度800HV时 |
压痕直径 压痕深度 |
0.35mm 10μm |
0.35mm 10μm |
0.35mm 7μm |
-- -- |
0.35mm 10μm |
|
冲击装置适用范围 |
DC型测量孔或园柱筒内； DL型测量细长窄槽或孔； D型用于常规测量 |
D+15型接触面细小，加长，适宜测量沟槽或凹入的表面 |
C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。 |
G型测量大厚重及表面较粗糙的铸锻件。 |
E型测量硬度极高材料 |
|
